關于鐵將軍升級版通用單線串聯防盜器安裝接線圖如何接線怎么接？這個問題如何解決？大家對鐵將軍升級版通用單線串聯防盜器安裝接線圖如何接線怎么接？有什么好的建議嗎？
提問者: 諸鳴江 | 2022-07-04 6769
寫回答
最佳回答

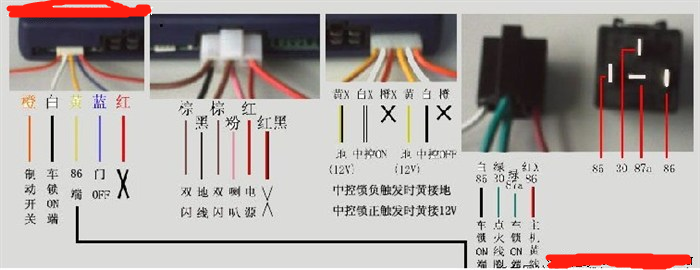

防盜器安裝1：分別注明了各個線束的接線方法。下面一個一個說明。左1：橙，白，黃，藍，紅橙：這個接在腳剎的開關的常開端。就是說當車啟動后，第一下踩剎車就會接通剎車信號開關，剎車燈亮，同時給這個線一個高電平信號，可以在踩下第一腳剎車的同時觸發中控鎖把車門都關上。白：這個接在車鎖的ON端上，當車鎖轉至ON時，給主機一個高電平信號。黃：這個接在電源繼電器的86號端口，見圖。我的繼電器這個端口線?紅/黑線。藍：這個接在門的控制開關上，就是說如果車門沒有關上，這個信號會通知主機，告訴車主門沒有關上。我的TT沒有這個功能，所以不接。紅：這個不接。
防盜器安裝2 左2：這是個六位的頭，上排是棕，棕，紅，下排是黑，粉，紅/黑。兩個棕的是接在車的轉向燈上。紅接電源正極，別忘了加個保險。黑線搭鐵接地。粉線接喇叭。紅/黑線不接。
防盜器安裝3：左3：黃/黑，白/黑，橙/黑，黃，白，橙。白：接中控鎖關的那根控制線。白/黑：中控鎖開的那根控制線。當中控鎖是負極觸發的時候黃和黃/黑接地。當中控鎖是正極觸發的時候黃和黃/黑接12V。（如果接錯了換一下就好，不會損壞東西）
防盜器安裝4：最右面的是電源繼電器接防盜器的時間需要把車鎖ON連到點火線圈的那根線剪掉。我的車上的是紅/黑線。很粗。 30端口的綠線接在去點火線圈的那頭。 87a端口的綠線和白線都接在車鎖ON的那頭。 86端口的紅/黑線接在主機左面的那根黃線上。
回答者: 皇甫悅珊 | 2019-11-06
